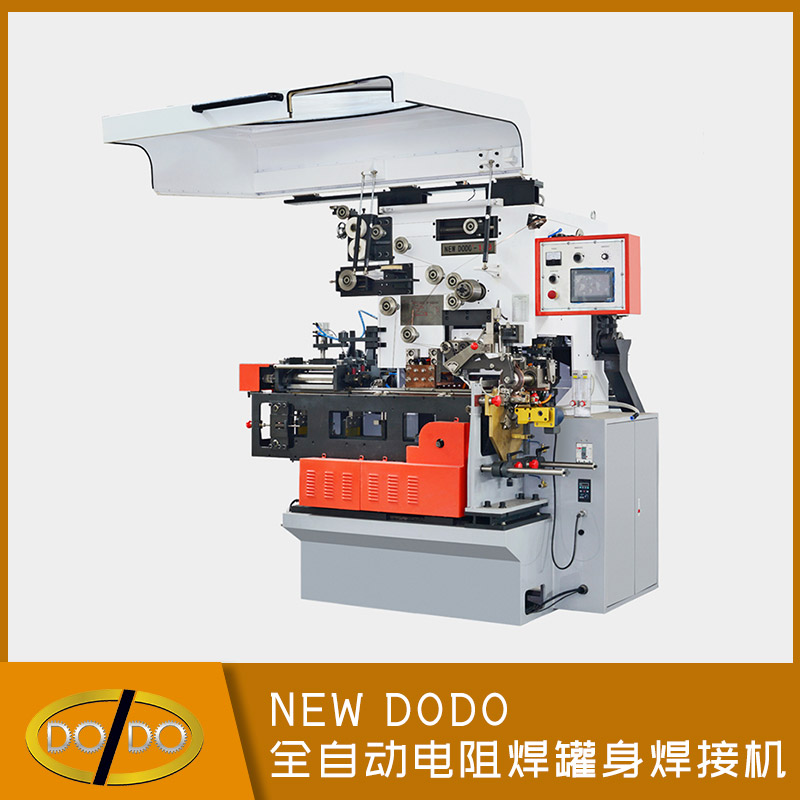

NEW DODO 全自动电阻焊罐身焊接机

主要特点

1.本机实现三片罐身揉铁、成圆、焊接的生产工序;

2.人机界面、PLC系统,伺服系统、数字化控制技术;

3.独创电子式静态可调式变频焊接电源系统,即节能又稳定;

4.独特成圆揉铁装置,适应铁质范围广;

5.伺服控制平推打罐机构;

6.可增配无汞焊接装置、远程控制系统、焊缝检测系统;



主要性能参数:Technical Specification

型号/Type

NEW DODO-100D

NEW DODO-150

生产速度/ Production speed

100cans/min(Max)

150cans/min(Max)

罐身内径/ Can inner diameter

¢99~¢179mm

¢52~¢99mm

焊接速度/ Welding speed

9~26m/min(max)

焊点间距/welding points distance

0.5~0.9mm

搭接宽度/ Overlap

0.25~0.5mm

材料厚度/ Sheet thickness

0.16~0.30mm

罐身外高/ Can height

70~265mm

硬度/Hardness

T2.5~DR8

铜线直径/ Copper wire

¢1.24~1.38mm

输入电源/ Power supply

三相电压/Three phase  Voltage:380V

频率/ Frequency:50Hz

总功率/Power consumption:22Kw

焊接频率/ Welding frequency

120~260Hz

冷却水/ Cooling water

>0.5MPa , 12~18℃,40L/min

压缩空气/ Compressed air

>800L/min , >0.5MPa
